DN50不锈钢法兰橡胶接头的尺寸是多少?
作者: 董帝豪 来源:admin 发布日期:2017-11-18 17:30 查看次数:
  这个说法不够全面,DN50只是法兰的口径,但是你没有说明法兰的类型,法兰的生产标准、法兰的压力。比如说是DN50的平焊法兰,DN50的对焊法兰。尺寸肯定不*样的,10公斤压力和16公斤压力的法兰尺寸肯定也是不*样的。

  常规的板式平焊法兰的常用两个压力的尺寸,JB/T81-94的

  DN50-10、外圆160、内孔59、孔中心距:125、厚度:18
  DN50-16、外圆160、内孔59、孔中心距:125、厚度:22

  像化工部的*些都这样表述:PL50-16、RF 304SS
  PL就代表的板式平焊50代表了口径、RF代表了密封面形式 ,像带颈对焊之类的还有要写管壁厚的这样就比较清楚了。

  法兰类型主要有以下几种:

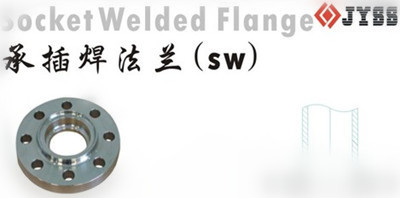

承插焊法兰
长颈对焊法兰
变径法兰
松套法兰

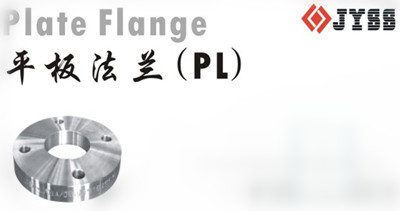

平板法兰

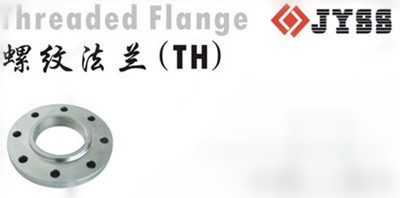

螺纹法兰

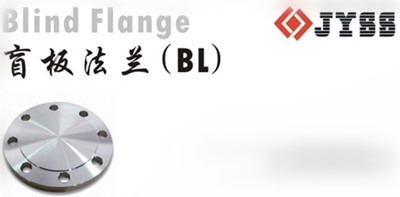

盲板法兰
  法兰尺寸类型繁多,要确定*个法兰要知道6点:

  1.法兰类型(标准)
  2.密封面型式
  3.接管(内孔、壁厚)(SCH)
  4.公称通径也就是我们说的尺寸(DN )
  5.压力(LB或者CLASS)
  6.法兰的具体材质。
  另外还要有执行标准(按那个.的尺寸标准生产)
