上海淞江减震器集团有限公司2015年为苏州鑫海码头项目配套*批双球橡胶接头产品,在客户安装调试过程中出现了拉脱现象,淞江集团立马派出技术人员到达工地现场查看原因,经过现场勘察发现属于设计和安装不当导致拉脱,以下是详细的问题报告。



双球橡胶接头问题报告



以下是2016年6月5日下午我厂技术人员到现场拍到的照片:



双球橡胶接头拉脱问题

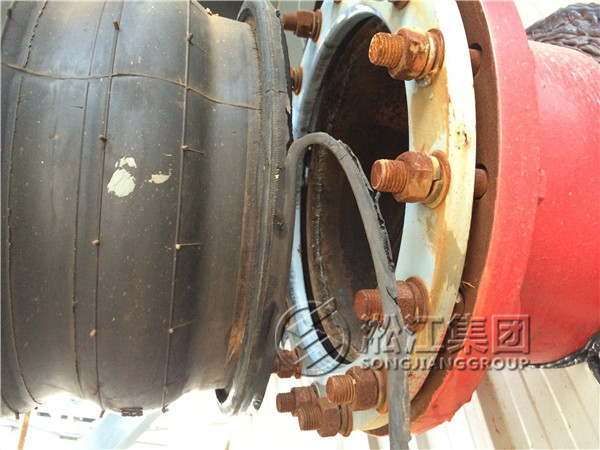

以上是DN250橡胶接头在打压到11kg的时候出现拉脱现象,橡胶从法兰盘里拉出来。



双球橡胶接头拉脱问题

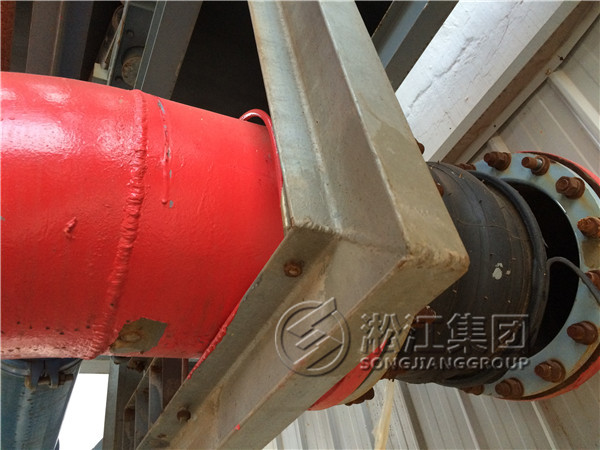

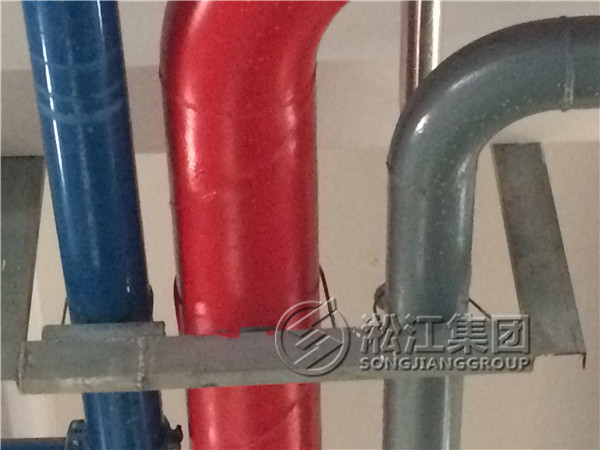

从这张照片可以看出来灰色管道的固定架已经严重变形开裂。



双球橡胶接头拉脱问题

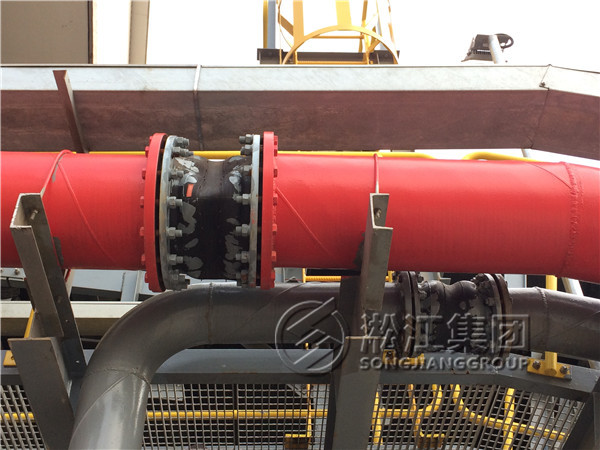

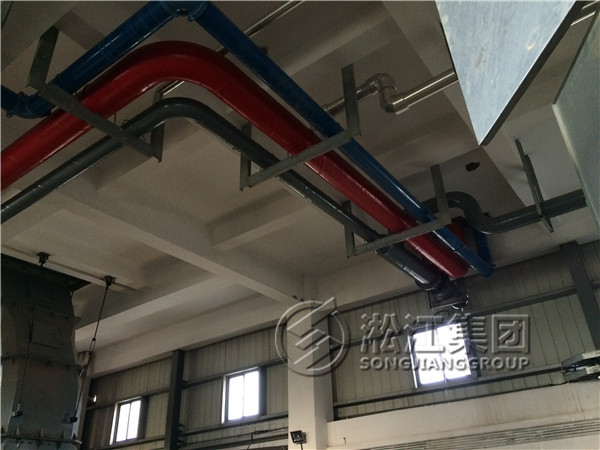

上面这张照片可以看出来这是.*处问题的管线。



.二组:



双球橡胶接头拉脱问题

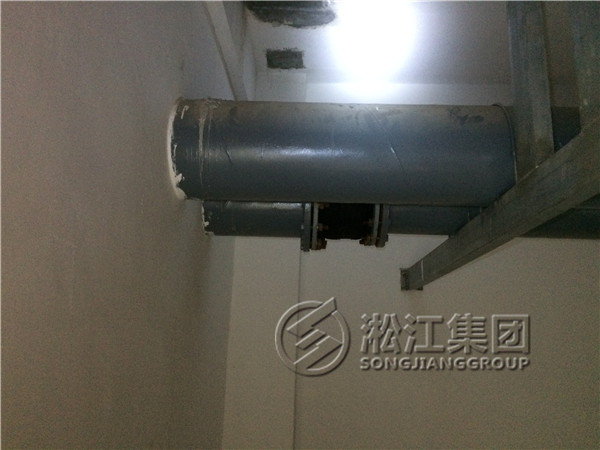

这个已经被拉脱出来很多。



双球橡胶接头拉脱问题

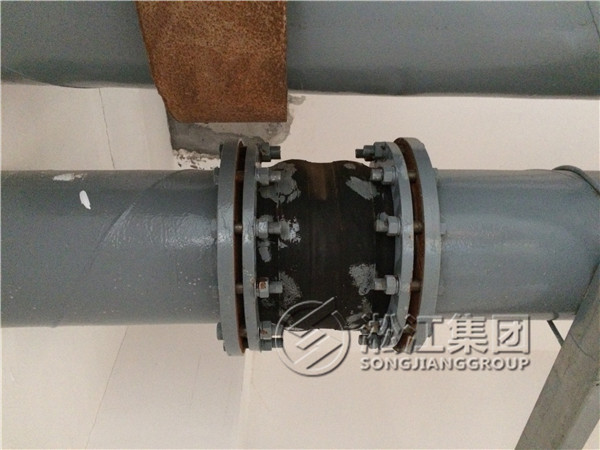

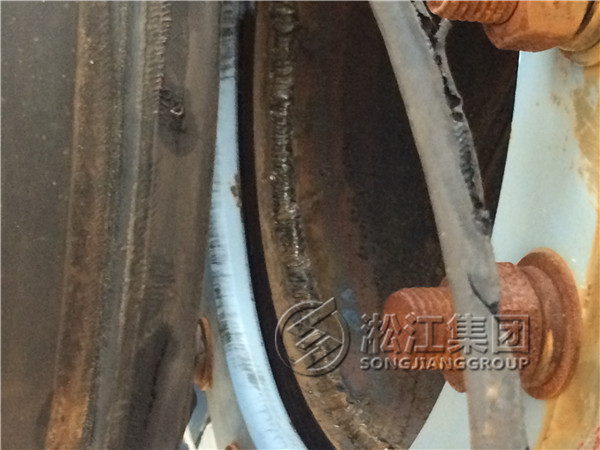

上面这张照片可以看出来橡胶接头对面法兰采用的不是软密封蝶阀专用法兰,管道是插在法兰内径焊接的,该平焊法兰内径比橡胶密封面大,压到橡胶密封面上只压到了*半,拉脱时会把橡胶密封面拉破。了解更多点击:避免橡胶接头漏水的办法:采用蝶阀专用法兰!



双球橡胶接头拉脱问题



红色管道下面那个没有红色油漆的地方是原来固定的位置,现在已经位移很多。



.三组:



双球橡胶接头拉脱原因报告

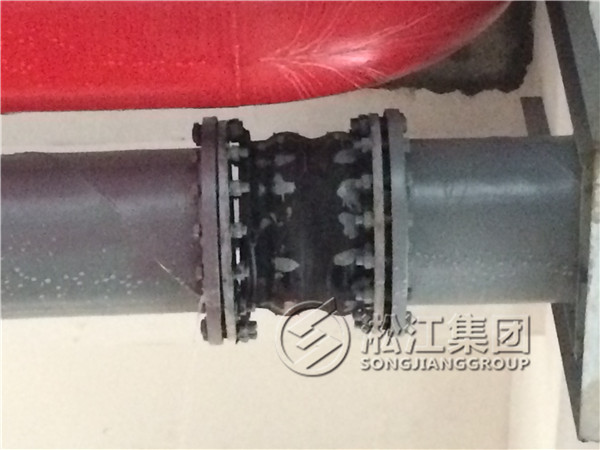

上面这个照片可以看出双球橡胶接头已经被压扁,可以看红色管道的灰色托架位置,管道的油漆位置,明显的被压扁。





以上三组问题说明:

架空安装时橡胶接头两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱,这里就是管道的固定支架不够牢靠,也就是说,管道的固定支架的力小水压的推力,导致橡胶接头超出本身的伸长范围导致拉脱。

DN250橡胶接头自然长度:320mm,伸长:60mm,压缩:35mm

更多型号双球橡胶接头技术参数表



解决办法有2个:

1、把管道本身固定牢靠,不要让管道轻易的松动。

2、给橡胶接头上安装上加固拉杆,但是这个加固拉杆的拉力*定要大于管道水压的推力。(我厂建议为橡胶接头加装加固拉杆)

3、  以下是加固拉杆的照片:查看其他加固型双球橡胶接头



加固型橡胶接头实物拍照



.三组:



苏州鑫海码头项目橡胶接头拉脱问题报告



双球橡胶接头位移漏水原因



这个双球橡胶接头出现漏水现象,再次打压会出现拉脱现象,因为,管道不同心,安装双球橡胶接头的使用没有让橡胶密封面和金属密封面完全密封,压力超过6kg 就会出现密封面漏水甚*密封面脱出来。安装双球橡胶接头时用先将高的*端安装牢靠,然后用绳子将未安装这端向下拉,将橡胶接头的密封面与管道法兰密封面吻合时将紧固螺栓对角匀称锁紧即可。



我们工厂生产的双球橡胶接头出厂前都是经过严格的压力检测才能够出厂的,以下是上海淞江减震器对双球型橡胶接头进行压力检测信息。



请正确的使用和安装双球橡胶接头产品,这样才能对您的工程项目的安全快速进展有很大的帮助,*个良好的产品也需要良好的操作办法,感谢客户对我们淞江集团的支持和信赖,我们会更加努力的将自己的产品做的更好,服务更多的客户群体。



 以上报告来源于上海淞江减震器集团有限公司官方网站,转载请注明出处。

2016.6.5
